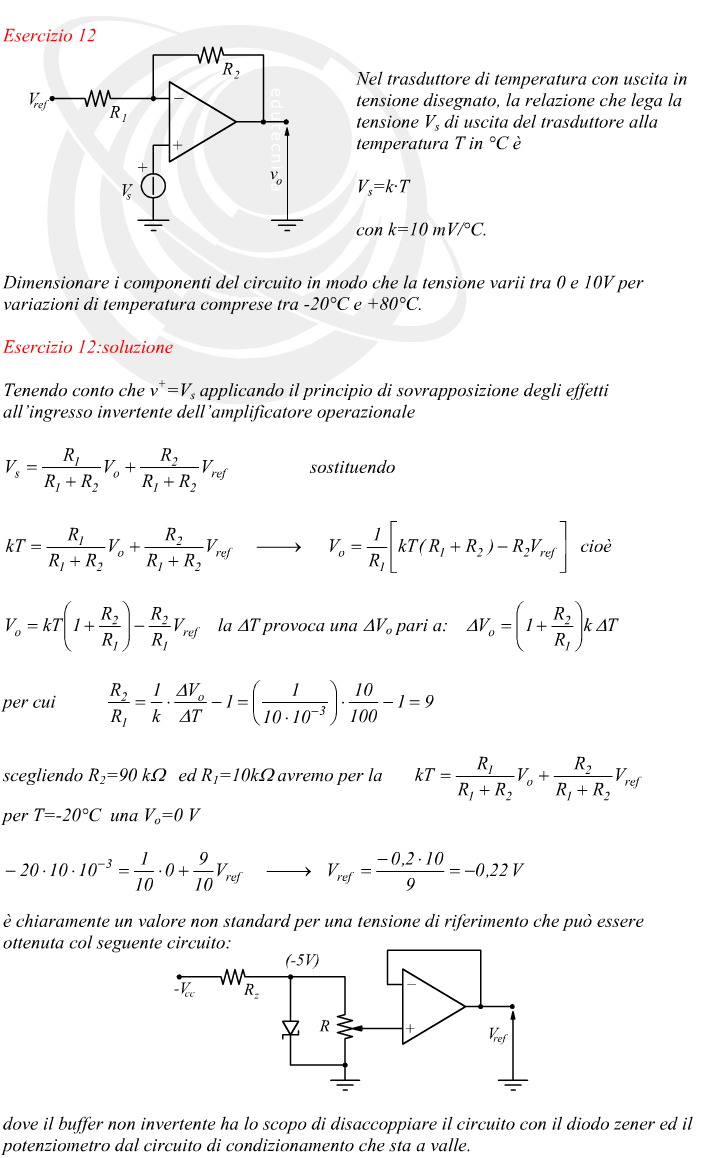

Tenendo conto che v+=Vs applicando il principio di sovrapposizione degli effetti all’ingresso invertente dell’amplificatore operazionale sostituendo cioè la DT provoca una DVo pari a:per cui scegliendo R2=90 kW ed R1=10kW avremo per la per T=-20°C una Vo=0 V è chiaramente un valore non standard per una tensione di riferimento che può essere ottenuta col seguente circuito: dove il buffer non invertente ha lo scopo di disaccoppiare il circuito con il diodo zener ed il potenziometro dal circuito di condizionamento che sta a valle.
